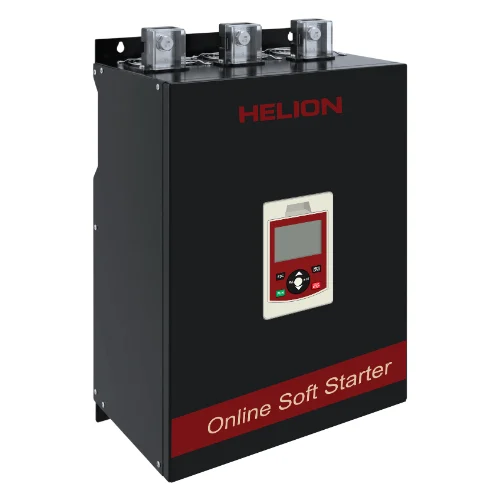

Tổng quan về thiết bị Khởi động mềm Online 132kW Helion HL-S9-132Z

Thiết bị Khởi động mềm Online 132kW Helion HL-S9-132Z là giải pháp hàng đầu từ thương hiệu Helion danh tiếng. Dòng HL-S9 được thiết kế tối ưu cho các động cơ công suất lớn trong môi trường công nghiệp khắc nghiệt. Điểm nổi bật nhất chính là khả năng vận hành ở chế độ Online cực kỳ bền bỉ và ổn định.

Sử dụng Khởi động mềm Online 132kW giúp kiểm soát điện áp đầu vào một cách chính xác và mượt mà nhất. Khác với phương pháp khởi động trực tiếp hay sao – tam giác, HL-S9 loại bỏ hoàn toàn hiện tượng sụt áp lưới điện. Công nghệ này còn giảm thiểu tối đa các cú sốc cơ khí gây hại cho hệ thống truyền động. Việc lắp đặt Khởi động mềm Online 132kW giúp bảo vệ động cơ khỏi các sự cố quá dòng hiệu quả.

Dưới đây là các ưu điểm vượt trội của dòng sản phẩm này so với phương pháp truyền thống:

• Giảm dòng khởi động từ 3 đến 5 lần so với khởi động trực tiếp.
• Tăng tuổi thọ vòng bi và hệ thống cơ khí của động cơ.
• Tích hợp đa dạng các chức năng bảo vệ quá tải và mất pha.
• Tiết kiệm diện tích lắp đặt trong tủ điện điều khiển trung tâm.
• Khả năng điều khiển thông minh qua giao diện bàn phím hoặc truyền thông RS485.

Sản phẩm này mang lại sự an tâm tuyệt đối cho các kỹ sư vận hành hệ thống máy móc nặng. Đây là lựa chọn nâng cấp kinh tế và kỹ thuật tối ưu nhất hiện nay trên thị trường.

Thông số kỹ thuật và kích thước lắp đặt chi tiết

Việc nắm vững các thông số vật lý là bước quan trọng khi thiết kế hệ thống tủ điện công nghiệp. Dòng Khởi động mềm Online 132kW sở hữu kích thước tổng thể W1, H1, D lần lượt là 172x355x222mm. Thông số này cho thấy thiết kế tương đối gọn gàng so với mức công suất lớn mà nó đảm nhiệm. Chiều sâu 222mm yêu cầu vỏ tủ điện phải có không gian đủ rộng để lưu thông không khí. Hệ thống tản nhiệt hoạt động hiệu quả sẽ giúp Khởi động mềm Online 132kW kéo dài tuổi thọ linh kiện. Thiết kế khung vỏ chắc chắn giúp bảo vệ các bo mạch điều khiển bên trong khỏi tác động môi trường.

Về kỹ thuật thi công, thông số lắp đặt W2 và H2 cực kỳ quan trọng để định vị thiết bị. Khoảng cách giữa hai lỗ bắt vít chiều ngang W2 là 150mm và chiều dọc H2 là 343mm. Nhà sản xuất khuyến cáo sử dụng loại vít M8 để cố định thiết bị lên tấm panel của tủ. Sự chính xác trong lắp đặt giúp mã Khởi động mềm Online 132kW tránh được các rung động cơ học. Điều này đặc biệt cần thiết cho dải công suất từ 132kW đến 160kW khi vận hành tải nặng. Dưới đây là bảng tổng hợp chi tiết các thông số kích thước vật lý của thiết bị.

Dải công suất (kW)	W1 (mm)	H1 (mm)	D (mm)	W2 (mm)	H2 (mm)	Vít (d)
132kW – 160kW	172	355	222	150	343	M8

Người vận hành cần lưu ý khoảng hở an toàn xung quanh thiết bị khi lắp đặt trong tủ. Việc lắp đặt đúng kích thước W2, H2 giúp tối ưu hóa không gian và dễ dàng đi dây động lực. Các đầu nối terminal được bố trí khoa học giúp việc đấu nối RST và UVW trở nên thuận tiện hơn. Hãy đảm bảo vị trí lắp đặt khô ráo và tránh ánh nắng trực tiếp để thiết bị hoạt động tốt nhất.

Hướng dẫn đấu nối hệ thống Khởi động mềm Online 132kW chuyên sâu

Việc lắp đặt Khởi động mềm Online 132kW yêu cầu độ chính xác cao về kỹ thuật điện. Kỹ thuật viên cần đặc biệt lưu ý đến sơ đồ mạch lực và hệ thống tản nhiệt.

Sơ đồ mạch lực tập trung vào hai nhóm đầu cốt chính:

• Terminal RST: Dùng để cấp nguồn 3 pha đầu vào từ lưới điện.
• Terminal UVW: Dùng để kết nối trực tiếp với các đầu dây động cơ.

Tại công suất lớn, các terminal của Khởi động mềm Online 132kW thường sử dụng vít M8 hoặc M10. Bạn phải siết chặt các đầu nối để tránh hiện tượng sinh nhiệt do tiếp xúc kém. Tiết diện dây dẫn khuyến nghị cho dòng máy này nên từ 120mm2 đến 150mm2. Lựa chọn dây cáp chuẩn giúp Khởi động mềm Online 132kW giảm sụt áp và bền bỉ hơn.

Vấn đề tản nhiệt cũng cần được ưu tiên hàng đầu khi thi công tủ điện. Bạn nên duy trì khoảng cách lắp đặt tối thiểu như bảng sau:

Vị trí khoảng cách	Kích thước tối thiểu	Mục đích chính
Hai bên hông máy	50mm	Lưu thông không khí mát
Phần trên và dưới	150mm	Thoát nhiệt từ quạt gió

Lắp đặt đúng giúp Khởi động mềm Online 132kW tránh được lỗi quá nhiệt (Error 05). Hệ thống quạt làm mát cần đủ không gian để đẩy luồng gió nóng ra ngoài tủ. Hãy đảm bảo môi trường lắp đặt luôn khô ráo và không có bụi bẩn công nghiệp. Việc kiểm tra định kỳ các điểm đấu nối là điều rất cần thiết.

Chi tiết các terminal mạch lực và mạch điều khiển

Hệ thống terminal của Khởi động mềm Online 132kW được thiết kế phân lớp rõ ràng. Terminal mạch lực gồm đầu vào RST và đầu ra UVW kết nối trực tiếp đến động cơ. Các chân từ 1 đến 14 đóng vai trò then chốt trong quản lý tín hiệu điều khiển. Cụ thể, chân 1-2 là rơ-le báo chạy. Chân 3-6 dành cho rơ-le lập trình đa năng. Nhóm ngõ vào số từ chân 7 đến 10 hỗ trợ lệnh Start, Stop và dừng khẩn cấp. Chân 11-12 cung cấp ngõ ra analog 4-20mA giúp giám sát dòng điện của Khởi động mềm Online 132kW. Chân 13-14 dành riêng cho truyền thông RS485 chuyên dụng.

Terminal	Tên chức năng	Mô tả chi tiết
1 – 2	Running Relay	Tiếp điểm báo trạng thái thiết bị đang vận hành.
3 – 6	Programming Relay	Hai rơ-le có thể lập trình báo lỗi hoặc dừng.
7 – 10	Digital Input	Lệnh điều khiển Start, Stop và ngõ dừng khẩn.
11 – 12	Analog Output	Xuất tín hiệu 4-20mA để giám sát dòng điện.
13 – 14	RS485 Communication	Cổng kết nối truyền thông Modbus RTU tiêu chuẩn.

• Lưu ý: Chân số 7 (Dừng khẩn) mặc định là tiếp điểm đóng.
• Cần nối chân 7 với chân 10 để thiết bị sẵn sàng chạy.
• Sử dụng cáp xoắn chống nhiễu cho cổng truyền thông RS485.

Sơ đồ đấu dây 2 dây và 3 dây cho Khởi động mềm Online 132kW

Việc thực hiện đấu nối đúng kỹ thuật cho thiết bị Khởi động mềm Online 132kW giúp hệ thống vận hành bền bỉ. Phương thức đấu 2 dây sử dụng công tắc duy trì nối chân 9 và chân chung 10 để điều khiển. Cách này đơn giản nhưng kém an toàn hơn so với sơ đồ 3 dây sử dụng các nút nhấn riêng biệt. Với sơ đồ 3 dây, nút Start nối chân 9 và nút Stop nối chân 8 giúp kiểm soát máy chặt chẽ. Đặc biệt, chân số 7 trên Khởi động mềm Online 132kW đóng vai trò là ngõ dừng khẩn cấp quan trọng.

Mạch dừng khẩn này mặc định ở trạng thái đóng (NC). Bạn yêu cầu phải nối thông chân 7 với chân chung 10 thì thiết bị mới cho phép khởi động. Nếu tiếp điểm này hở, màn hình sẽ báo lỗi số 10 để bảo vệ an toàn cho động cơ. Dưới đây là bảng so sánh chi tiết giữa hai phương thức đấu nối phổ biến:

Phương thức	Terminal sử dụng	Đặc điểm vận hành
Sơ đồ 2 dây	9, 10	Dùng công tắc duy trì trạng thái chạy/dừng.
Sơ đồ 3 dây	8, 9, 10	Dùng nút nhấn Start/Stop, tính an toàn cao.
Dừng khẩn	7, 10	Bắt buộc nối tắt để thiết bị hoạt động.

Giao diện điều khiển và chức năng bàn phím HL-S9

Giao diện bàn phím HL-S9 được thiết kế tối ưu cho người vận hành thiết bị. Bàn phím này giúp điều chỉnh Khởi động mềm Online 132kW một cách chính xác nhất. Phím ESC dùng để hủy thao tác hoặc thoát khỏi các menu tham số nhanh chóng. Để thay đổi vị trí con trỏ khi cài đặt, bạn hãy sử dụng phím SHIFT linh hoạt. Ngoài ra, phím SHIFT còn giúp xem lại lịch sử lỗi trực tiếp trên màn hình chính. Phím MENU/ENTER là cửa ngõ để truy cập vào các nhóm thông số cài đặt chuyên sâu. Sau khi chỉnh sửa, hãy nhấn phím này để xác nhận và lưu lại giá trị mới. Đối với việc vận hành, phím RUN cho phép lệnh chạy động cơ ngay lập tức. Nếu cần dừng máy hoặc xóa mã lỗi, bạn hãy nhấn phím STOP/RESET. Việc nắm vững các phím bấm giúp làm chủ Khởi động mềm Online 132kW dễ dàng hơn. Bạn nên kết hợp phím tăng và giảm để điều chỉnh thông số dòng điện phù hợp.

Dưới đây là bảng tổng hợp chức năng các phím bấm quan trọng trên thiết bị:

Phím bấm	Chức năng chính
ESC	Thoát menu hoặc hủy thao tác cài đặt.
SHIFT	Dịch chuyển con trỏ hoặc xem lịch sử lỗi.
MENU/ENTER	Vào menu tham số và lưu dữ liệu.
RUN	Kích hoạt lệnh khởi động động cơ.
STOP/RESET	Dừng vận hành hoặc thực hiện xóa lỗi.

Sử dụng bàn phím đúng cách giúp Khởi động mềm Online 132kW phát huy tối đa hiệu suất. Bạn cần lưu ý trạng thái đèn báo khi nhấn các phím chức năng. Các phím mũi tên hỗ trợ thay đổi giá trị thông số trong phạm vi cho phép. Việc thiết lập đúng thông số sẽ bảo vệ hệ thống điện an toàn tuyệt đối.

Cài đặt tham số tối ưu cho Khởi động mềm Online 132kW Helion HL-S9

Việc thiết lập chính xác Nhóm A giúp thiết bị vận hành ổn định và bền bỉ. Đối với dòng Khởi động mềm Online 132kW, tham số A10 đóng vai trò cốt lõi nhất. Bạn cần kiểm tra giá trị A10 bằng 0 để xác nhận chế độ chạy trực tiếp. Chế độ này cho phép các Thyristor kiểm soát dòng điện liên tục trong suốt quá trình làm việc. Song song đó, tham số A00 quy định cách thức ra lệnh khởi động và dừng máy. Thông thường, giá trị 3 được ưu tiên để kết hợp bàn phím và điều khiển ngoài. Điều này mang lại sự linh hoạt tối đa cho người vận hành tại tủ điện.

Tiếp theo, tham số A01 giúp lựa chọn phương thức khởi động phù hợp với đặc tính tải. Với công suất lớn của Khởi động mềm Online 132kW, chế độ giới hạn dòng (A01=1) thường được áp dụng. Nó giúp bảo vệ lưới điện nội bộ không bị sụt áp khi motor bắt đầu quay. Nếu ứng dụng đòi hỏi sự êm ái tuyệt đối, bạn có thể chọn chế độ tăng áp (A01=0). Tham số A04 xác định thời gian tăng tốc từ lúc bắt đầu đến khi đạt tốc độ tối đa. Một cài đặt lý tưởng cho Khởi động mềm Online 132kW thường dao động từ 15 đến 30 giây. Thời gian này đủ dài để triệt tiêu các cú sốc cơ học gây hại cho hệ thống truyền động.

Dưới đây là bảng tổng hợp các tham số quan trọng cần lưu ý khi cài đặt:

Mã số	Tên tham số	Giá trị tối ưu	Ghi chú kỹ thuật
A00	Chế độ điều khiển	3	Sử dụng bàn phím và terminal
A01	Chế độ khởi động	0 hoặc 1	Tùy theo đặc tính của tải trọng
A04	Thời gian khởi động	15s – 30s	Tránh sốc cơ học cho động cơ
A10	Loại khởi động mềm	0 (Online)	Bắt buộc cho Khởi động mềm Online 132kW

Người dùng cần đặc biệt lưu ý không nên rút ngắn thời gian A04 quá mức cho phép. Việc tăng tốc quá nhanh trên Khởi động mềm Online 132kW có thể gây ra hiện tượng quá dòng khởi động. Điều này dẫn đến mã lỗi 09 và làm gián đoạn quy trình sản xuất của nhà máy. Hãy luôn bám sát tài liệu kỹ thuật từ Helion để đảm bảo an toàn cho thiết bị.

Phân tích nhóm thông số bảo vệ B và bỏ lỗi C

Nhóm thông số B đóng vai trò then chốt trong việc duy trì an toàn hệ thống. Khi sử dụng Khởi động mềm Online 132kW, người dùng cần chú trọng cài đặt ngưỡng quá dòng.

Thông số B01 và B02 xác định giới hạn dòng điện khi bắt đầu vận hành. Ngược lại, B03 và B04 kiểm soát cường độ dòng trong suốt quá trình chạy ổn định. Mã B05 đến B08 giúp bảo vệ máy trước biến động quá áp hoặc thấp áp đột ngột.

Mã số	Chức năng bảo vệ	Ngưỡng cài đặt
B01-B04	Quá dòng điện	50% – 600%
B05-B08	Quá áp và Thấp áp	50% – 140%

Trong trường hợp cần thiết, bạn có thể cấu hình bỏ qua lỗi tại nhóm C. Việc tùy chỉnh nhóm C giúp Khởi động mềm Online 132kW tiếp tục chạy thay vì dừng máy đột ngột.

Cụ thể, mã C01 dùng để bỏ qua lỗi quá dòng khởi động. Mã C03 và C04 dùng để duy trì máy dù điện áp lưới không ổn định. Tuy nhiên, bạn chỉ nên bỏ lỗi khi đã kiểm soát rủi ro thực tế.

Nắm vững cách phối hợp nhóm B và C giúp vận hành Khởi động mềm Online 132kW an toàn, bền bỉ.

Chẩn đoán và xử lý các mã lỗi thường gặp trong vận hành

Việc theo dõi mã lỗi trên Khởi động mềm Online 132kW giúp đảm bảo hệ thống vận hành bền bỉ. Khi thiết bị hiển thị lỗi 01 hoặc 02, đây là tín hiệu mất pha đầu vào hoặc đầu ra. Nguyên nhân thường do nguồn cấp không ổn định hoặc lỗi bo mạch chính. Đối với các lỗi quá tải (03), quá dòng khi khởi động (09) hoặc khi chạy (08), người dùng cần kiểm tra tải thực tế. Nếu tải quá nặng, hãy cân nhắc nâng cấp công suất Khởi động mềm Online 132kW để tránh hư hỏng linh kiện.

Lỗi quá nhiệt (05) thường phát sinh do quạt làm mát hỏng hoặc môi trường vận hành quá nóng. Các vấn đề về điện áp như quá áp (06) hay thấp áp (07) đòi hỏi kỹ thuật viên đo đạc lại nguồn lưới. Đặc biệt, lỗi hỏng Thyristor (13) là sự cố nghiêm trọng cần liên hệ nhà sản xuất ngay. Với Khởi động mềm Online 132kW, các mã lỗi như mất cân bằng dòng (12) hay sai thứ tự pha (11) có thể xử lý bằng cách điều chỉnh tham số. Luôn đảm bảo Terminal 7 và 10 được kết nối đúng để tránh lỗi ngoài (10).

Dưới đây là bảng tổng hợp các mã lỗi quan trọng trên Khởi động mềm Online 132kW:

Mã lỗi	Nguyên nhân chính	Giải pháp khắc phục
01 – 02	Mất pha điện áp	Kiểm tra nguồn RST và linh kiện SCR
03 – 09	Quá tải hoặc quá dòng	Giảm tải thực tế hoặc chỉnh tham số F21-F23
04	Lỗi non tải (thiếu tải)	Kiểm tra khớp nối và chỉnh tham số F32
13	Hỏng linh kiện Thyristor	Kiểm tra phần cứng và thay thế bo điều khiển

Sử dụng Khởi động mềm Online 132kW đúng cách giúp kéo dài tuổi thọ động cơ đáng kể. Việc chẩn đoán chính xác mã lỗi giúp tiết kiệm thời gian bảo trì và giảm thiểu rủi ro dừng máy đột ngột. Hãy luôn kiểm tra lịch sử lỗi bằng phím Shift trên bàn phím để có phương án xử lý kịp thời.

Lợi ích khi ứng dụng công nghệ khởi động Online

Việc lắp đặt Khởi động mềm Online 132kW giúp giảm dòng khởi động và hạn chế sụt áp. Giải pháp này bảo vệ động cơ khỏi hao mòn, giúp tiết kiệm chi phí bảo trì. Đồng thời, hệ thống điện sẽ tăng tuổi thọ, vận hành bền bỉ và đảm bảo an toàn tuyệt đối trong dài hạn.
