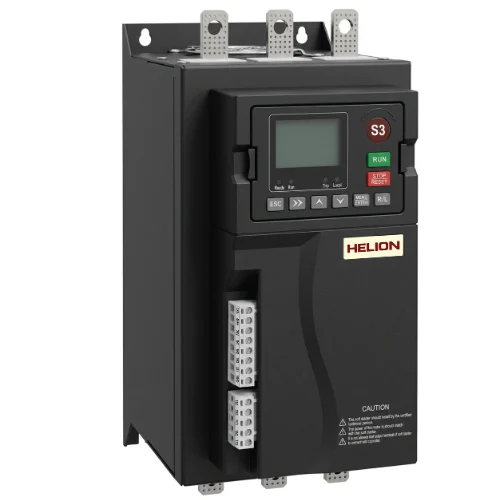

Tổng quan về thiết bị Khởi động mềm Online 45kW Helion HL-S3-45Z

Helion đã khẳng định vị thế vững chắc trong lĩnh vực tự động hóa công nghiệp. Dòng sản phẩm HL-S3 đại diện cho sự đột phá về công nghệ điều khiển. Thiết bị Khởi động mềm Online 45kW đóng vai trò then chốt trong hệ thống điện. Sản phẩm giúp tối ưu hóa quá trình khởi động và dừng cho động cơ 3 pha. Với công suất 45kW, thiết bị đáp ứng hoàn hảo các yêu cầu kỹ thuật khắt khe. Nó giúp giảm thiểu sụt áp điện lưới khi vận hành các loại tải nặng.

Việc ứng dụng Khởi động mềm Online 45kW giúp bảo vệ cơ khí hiệu quả nhất. Dòng HL-S3 tích hợp nhiều chế độ bảo vệ như quá tải và mất pha. Người dùng có thể dễ dàng cài đặt thông số qua bàn phím LED trực quan. Thiết bị này còn hỗ trợ truyền thông để kết nối với hệ thống điều khiển. Giải pháp này giúp kéo dài tuổi thọ motor và giảm thiểu chi phí bảo trì. Đây là lựa chọn hàng đầu cho các nhà máy cần sự ổn định cao. Sự tin cậy của Khởi động mềm Online 45kW đã được kiểm chứng qua nhiều dự án thực tế.

Đặc điểm kỹ thuật và ưu điểm vận hành của Khởi động mềm Online 45kW

Dòng HL-S3-45Z mang đến giải pháp điều khiển động cơ vượt trội. Thiết bị Khởi động mềm Online 45kW sở hữu cấu trúc phần cứng rắn chắc. Bo mạch điều khiển được thiết kế chống nhiễu điện từ tối ưu. Linh kiện Thyristor (SCR) loại cao cấp đảm bảo khả năng đóng cắt chính xác. Nhờ đó, Khởi động mềm Online 45kW giúp động cơ tăng tốc êm ái. Quá trình này không gây ra hiện tượng sụt áp lưới điện.

Cơ chế tản nhiệt của máy là một điểm sáng công nghệ. Quạt làm mát hiệu suất cao kết hợp cùng cánh nhôm rộng. Hệ thống giúp duy trì nhiệt độ vận hành ở mức ổn định. Khởi động mềm Online 45kW tích hợp sẵn cơ chế bảo vệ quá nhiệt. Khi nhiệt độ quá cao, máy tự động báo lỗi F48 bảo vệ. Thiết kế này giúp kéo dài tuổi thọ cho toàn bộ hệ thống.

Thông số	Chi tiết kỹ thuật (HL-S3-45Z)
Kích thước (WxHxD)	135mm x 282.5mm x 184.5mm
Linh kiện cốt lõi	Thyristor (SCR) chất lượng cao
Chế độ bảo vệ	Quá dòng, quá nhiệt, mất pha

Các phương thức khởi động tối ưu của Khởi động mềm Online 45kW

Thiết bị Khởi động mềm Online 45kW cung cấp ba phương thức khởi động linh hoạt tại thông số F04. Đầu tiên là chế độ khởi động tăng áp (F04=0). Phương pháp này giúp điện áp tăng dần theo thời gian cài đặt. Nó phù hợp cho tải nhẹ như quạt gió hoặc băng tải. Tiếp theo, chế độ giới hạn dòng (F04=1) là lựa chọn ưu việt. Chế độ này kiểm soát dòng điện không vượt quá ngưỡng F05. Nó bảo vệ lưới điện khỏi tình trạng sụt áp đột ngột. Đây là giải pháp hoàn hảo cho hệ thống có nguồn cấp yếu. Cuối cùng, chế độ khởi động mô-men (F04=2) của Khởi động mềm Online 45kW mang lại sự ổn định. Nó điều chỉnh đặc tính mô-men xoắn phù hợp với tải thực tế. Chế độ này ứng dụng cho máy bơm để chống búa nước. Việc cài đặt đúng giúp Khởi động mềm Online 45kW vận hành bền bỉ. Người dùng cần căn cứ vào loại máy móc để chọn mã F04. Điều này đảm bảo an toàn cho toàn bộ hệ thống điện công nghiệp.

Thông số F04	Phương thức khởi động	Ứng dụng tải thực tế
F04 = 0	Khởi động tăng áp	Quạt gió, băng tải nhẹ, máy nén khí không tải.
F04 = 1	Giới hạn dòng điện	Máy nghiền, tải nặng, nơi có lưới điện yếu.
F04 = 2	Khởi động mô-men	Hệ thống bơm nước, các loại tải ly tâm.

• Chế độ F04=0 tập trung vào việc làm mịn điện áp đầu vào.
• Chế độ F04=1 ưu tiên bảo vệ quá dòng lúc khởi động.
• Chế độ F04=2 tối ưu đường cong gia tốc cho động cơ.

Hệ thống bảo vệ thông minh tích hợp trong dòng HL-S3

Dòng HL-S3 tích hợp nhiều tính năng bảo vệ tiên tiến. Thiết bị giúp bảo vệ động cơ toàn diện khi vận hành. Khi sử dụng Khởi động mềm Online 45kW, hệ thống tự động giám sát các thông số điện áp và dòng điện cực kỳ chính xác. Điều này giúp phát hiện sớm các sự cố về điện áp nguồn.

Bảo vệ mất cân bằng pha (F30) ngăn chặn tình trạng dòng điện không đều giữa ba pha. Điều này giúp giảm rung lắc và tiếng ồn cho motor hiệu quả. Tính năng bảo vệ non tải (F32) rất hữu ích khi máy bơm chạy khô hoặc đứt dây đai. Khi phát hiện tải quá thấp, Khởi động mềm Online 45kW sẽ lập tức ngắt nguồn để bảo vệ an toàn cho máy.

Chức năng bảo vệ quá nhiệt (F48) đóng vai trò cực kỳ quan trọng. Nó giúp theo dõi nhiệt độ của các khối Thyristor liên tục. Nếu nhiệt độ vượt ngưỡng an toàn, thiết bị sẽ cảnh báo và dừng máy ngay lập tức. Nhờ vậy, Khởi động mềm Online 45kW giúp kéo dài tuổi thọ động cơ bền bỉ hơn theo thời gian.

Mã lỗi	Tính năng bảo vệ	Mục đích sử dụng
F30	Mất cân bằng pha	Giảm nhiệt độ và rung động
F32	Bảo vệ non tải	Ngăn chặn hỏng bơm khi thiếu nước
F48	Bảo vệ quá nhiệt	Bảo vệ linh kiện SCR và cuộn dây

Hướng dẫn cài đặt thông số Khởi động mềm Online 45kW chi tiết

Để cấu hình Khởi động mềm Online 45kW, bạn sử dụng bàn phím LED tích hợp trên mặt thiết bị. Các phím bấm cho phép truy cập nhanh vào hệ thống mã hàm từ F01 đến F12. Màn hình hiển thị rõ nét giúp kỹ thuật viên dễ dàng theo dõi các thông số vận hành thực tế. Việc thiết lập đúng các giá trị này đảm bảo Khởi động mềm Online 45kW hoạt động ổn định và an toàn.

Dưới đây là bảng ý nghĩa các mã hàm cài đặt cơ bản cho thiết bị:

Mã hàm	Tên thông số	Ý nghĩa và phạm vi cài đặt
F01	Dòng định mức thiết bị	Hiển thị dòng mặc định của bộ khởi động mềm.
F02	Dòng định mức motor	Cài đặt dựa theo dòng trên nhãn của động cơ.
F03	Chế độ điều khiển	Chọn điều khiển bằng bàn phím, ngoài hoặc truyền thông.
F04	Phương thức khởi động	0: Tăng áp, 1: Giới hạn dòng, 2: Mô-men.
F05	Giới hạn dòng	Cài đặt từ 50% đến 600% dòng định mức.
F06	Điện áp khởi động	Phạm vi từ 30% đến 80% điện áp nguồn.
F07	Thời gian khởi động	Điều chỉnh thời gian từ 1 đến 120 giây.
F12	Thời gian dừng mềm	Cài đặt từ 0 đến 60 giây để tránh hiện tượng búa nước.

Hàm F08 đến F11 tập trung vào việc tinh chỉnh điện áp duy trì và các mốc thời gian tăng tốc. Khi vận hành Khởi động mềm Online 45kW, bạn cần lưu ý hàm F05 (giới hạn dòng). Thông số này giúp kiểm soát dòng khởi động không vượt quá ngưỡng chịu tải của hệ thống điện. Nếu ứng dụng cho bơm nước, hãy chú ý cài đặt hàm F12 để bảo vệ đường ống cơ khí tốt nhất.

Thiết lập nhóm thông số nâng cao và tín hiệu I/O cho Khởi động mềm Online 45kW

Việc cấu hình thông số I/O là bước then chốt. Nó giúp Khởi động mềm Online 45kW vận hành linh hoạt hơn trong hệ thống. Thiết bị cung cấp hai rơ le lập trình. Các tín hiệu này giúp xuất trạng thái về tủ điện hoặc bộ điều khiển PLC.

Với mã tham số F13 và F15, bạn dễ dàng tùy chỉnh chức năng rơ le. Các tùy chọn phổ biến gồm báo lỗi (giá trị 7) hoặc báo đang chạy (giá trị 5). Bạn cũng có thể cài báo trạng thái dừng mềm qua giá trị 4. Thông số F14 và F16 cho phép cài đặt thời gian trễ. Điều này giúp Khởi động mềm Online 45kW tránh được các nhiễu tín hiệu tức thời.

Để giám sát từ xa, cổng Analog 4-20mA tại mã F17 là công cụ đắc lực. Tín hiệu này phản ánh chính xác dòng điện thực tế của động cơ. Bạn có thể tinh chỉnh giới hạn trên của tín hiệu từ 50% đến 500%. Việc hiệu chỉnh ngưỡng dưới và ngưỡng trên được thực hiện tại mã F39 và F40. Điều này giúp Khởi động mềm Online 45kW tương thích tốt với nhiều loại đồng hồ đo.

Đối với truyền thông công nghiệp, thiết bị hỗ trợ chuẩn Modbus RTU qua RS485. Thông số F19 dùng để định danh địa chỉ từ 1 đến 127 trong mạng. Mã F20 giúp đồng bộ tốc độ Baud rate linh hoạt từ 2400 đến 19200 bps. Những thiết lập này giúp Khởi động mềm Online 45kW kết nối đồng bộ với màn hình HMI hoặc hệ thống SCADA.

Mã số	Chức năng chính	Phạm vi cài đặt
F13 / F15	Rơ le lập trình 1 và 2	0 – 7 (Lỗi, Chạy, Dừng)
F17	Giới hạn tín hiệu Analog	50% – 500%
F19	Địa chỉ truyền thông	1 – 127
F20	Tốc độ Baud rate	0 (2400) đến 3 (19200)

Người vận hành cần kiểm tra kỹ sơ đồ đấu dây trước khi cấp nguồn. Việc cài đặt đúng nhóm I/O sẽ nâng cao khả năng giám sát tự động. Nó giúp bảo vệ hệ thống điện và cơ khí một cách toàn diện nhất.

Quy trình tinh chỉnh bảo vệ và bỏ qua lỗi trong vận hành

Việc thiết lập các ngưỡng bảo vệ điện áp là bước sống còn. Khi vận hành Khởi động mềm Online 45kW, bạn cần chú ý mã F26 và F28. Thông số F26 cho phép cài đặt ngưỡng bảo vệ quá áp từ 100% đến 140%. Nếu điện áp lưới vượt ngưỡng này, thiết bị sẽ tự động ngắt để bảo vệ mạch động lực. Ngược lại, hàm F28 giúp kiểm soát tình trạng thấp áp với dải cài đặt 50% đến 100%. Điều này ngăn chặn việc động cơ bị quá nhiệt hoặc sụt tốc khi nguồn điện yếu.

Bên cạnh đó, các hàm từ F41 đến F49 cung cấp khả năng tùy biến linh hoạt. Người dùng có thể chọn chế độ 0 để cảnh báo và dừng máy. Hoặc chọn chế độ 1 để thiết bị tiếp tục chạy và bỏ qua lỗi nhẹ. Trong các hệ thống yêu cầu duy trì sản xuất liên tục, tính năng này cực kỳ hữu ích. Khởi động mềm Online 45kW sẽ vận hành ổn định ngay cả khi gặp các nhiễu dòng điện tức thời.

Dưới đây là các thông số cài đặt bỏ qua lỗi quan trọng cần lưu ý:

• F41: Bỏ qua lỗi quá tải khi đang chạy máy.
• F42: Bỏ qua lỗi quá dòng trong quá trình khởi động.
• F44: Bỏ qua lỗi quá áp từ nguồn cung cấp.
• F45: Duy trì vận hành khi điện áp nguồn giảm thấp.

Việc sử dụng Khởi động mềm Online 45kW đòi hỏi sự cân nhắc kỹ giữa bảo vệ và duy trì. Bạn nên đặt thời gian trễ bảo vệ tại F27 và F29 hợp lý. Thông thường, giá trị 5 giây là mức mặc định an toàn cho hầu hết ứng dụng. Kỹ thuật viên cần kiểm tra kỹ thông số dòng định mức motor tại F02 trước khi tinh chỉnh. Điều này đảm bảo tính năng bỏ qua lỗi không gây hại cho cuộn dây động cơ. Khởi động mềm Online 45kW sẽ phát huy tối đa hiệu suất nếu được cấu hình đúng cách.

Sơ đồ đấu dây và kích thước lắp đặt Khởi động mềm Online 45kW

Việc nắm vững sơ đồ đấu nối là yếu tố sống còn khi lắp đặt thiết bị. Dòng Khởi động mềm Online 45kW được thiết kế tối ưu cho các hệ thống công nghiệp. Mạch động lực đòi hỏi sự chính xác để đảm bảo an toàn tuyệt đối khi vận hành.

Về mạch lực, người dùng cần kết nối nguồn điện 3 pha vào các terminal đầu vào. Phía đầu ra, các cực sẽ được đấu trực tiếp vào dây dẫn của động cơ. Do đây là dòng Khởi động mềm Online 45kW, bạn không cần lắp thêm bộ contactor bypass. Ưu điểm này giúp tiết kiệm đáng kể diện tích và chi phí vật tư tủ điện.

Hệ thống điều khiển của thiết bị hỗ trợ linh hoạt hai chế độ vận hành chính sau đây:

• Chế độ 2 dây: Sử dụng một công tắc duy trì để thực hiện lệnh chạy và dừng.
• Chế độ 3 dây: Kết hợp các nút nhấn nhả Start/Stop nhằm tăng tính an toàn hệ thống.

Thông số kích thước của Khởi động mềm Online 45kW là dữ liệu quan trọng cho kỹ sư thiết kế. Dưới đây là bảng thông số kích thước vật lý chi tiết của sản phẩm:

Thông số lắp đặt	Kích thước chi tiết (mm)
Chiều rộng (W1)	135 mm
Chiều cao (H1)	282.5 mm
Chiều sâu (D)	184.5 mm

Thiết bị sử dụng ốc bắt đế cỡ M6 để cố định chắc chắn trên thanh gá tủ điện. Chiều sâu máy đạt 184.5mm, hoàn toàn phù hợp với các loại vỏ tủ tiêu chuẩn hiện nay.

Các lỗi thường gặp và cách khắc phục trên Khởi động mềm Online 45kW

Việc vận hành hệ thống Khởi động mềm Online 45kW trong thực tế sản xuất đôi khi phát sinh sự cố kỹ thuật ngoài ý muốn. Người sử dụng cần trang bị kiến thức về mã lỗi để đưa ra phương án xử lý kịp thời và chính xác nhất. Các lỗi phổ biến như mất pha đầu vào thường xuất phát từ nguồn điện không ổn định hoặc hư hỏng bo mạch. Trong khi đó, lỗi mất pha đầu ra có thể do dây dẫn motor bị đứt hoặc linh kiện SCR bị ngắn mạch. Thiết bị Khởi động mềm Online 45kW còn tích hợp chức năng cảnh báo quá tải, thấp áp và quá nhiệt khi quạt làm mát trục trặc. Việc chủ động tinh chỉnh thông số bảo vệ từ F21 đến F49 giúp bảo vệ động cơ toàn diện nhất. Khi xuất hiện lỗi Thyristor hư hỏng, bạn hãy liên hệ trung tâm sửa chữa chuyên nghiệp để được hỗ trợ nhanh chóng. Việc kiểm tra định kỳ sẽ giúp Khởi động mềm Online 45kW luôn vận hành ổn định và bền bỉ.

Mã lỗi	Tên lỗi kỹ thuật	Giải pháp khắc phục triệt để
01	Mất pha đầu vào (Input pL)	Kiểm tra lại nguồn điện 3 pha cung cấp.
02	Mất pha đầu ra (Output pL)	Kiểm tra dây dẫn motor hoặc thay thế SCR.
03	Quá tải khi chạy (Running Overload)	Điều chỉnh thông số F21 hoặc tăng công suất máy.
04	Lỗi non tải (Underload)	Kiểm tra tải thực tế và cài lại F32, F33.
05	Quá nhiệt (Soft overheating)	Thay quạt làm mát hoặc vệ sinh tủ điện.
06	Quá áp (Overvoltage)	Kiểm tra điện áp nguồn, chỉnh lại F26.
07	Thấp áp (Undervoltage)	Đảm bảo nguồn ổn định, chỉnh lại thông số F28.
08	Quá dòng khi chạy	Cài đặt lại ngưỡng bảo vệ tại F24.
09	Quá dòng khi khởi động	Tăng thời gian khởi động hoặc chỉnh F22.
10	Lỗi ngoài (Outside Fault)	Kiểm tra lại các tín hiệu tại terminal IN3.
11	Lỗi thứ tự pha	Đảo lại thứ tự pha nguồn hoặc chỉnh F34.
12	Mất cân bằng dòng	Kiểm tra độ cân bằng điện áp giữa các pha.
13	Lỗi Thyristor (SCR hư)	Liên hệ đơn vị bảo trì để sửa bo mạch.

Để đảm bảo an toàn, bạn nên ngắt nguồn điện hoàn toàn trước khi kiểm tra các kết nối vật lý. Việc lạm dụng tính năng bỏ qua lỗi tại thông số F41-F49 có thể dẫn đến hư hỏng nặng cho động cơ.

Kết luận: Tại sao nên chọn Khởi động mềm Online 45kW của Helion?

Việc chọn Khởi động mềm Online 45kW giúp doanh nghiệp tiết kiệm chi phí bảo trì. Thiết bị HL-S3-45Z sở hữu độ bền cực cao cùng khả năng bảo vệ động cơ toàn diện. Đây là giải pháp kinh tế hoàn hảo cho các nhà máy hiện đại ngày nay. Sản phẩm giúp tối ưu hóa quy trình sản xuất và đảm bảo an toàn vận hành.
