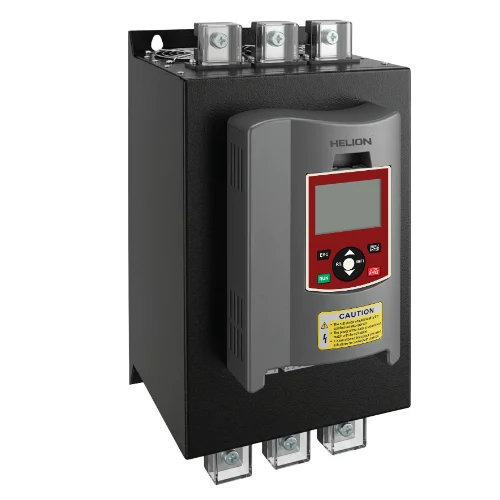

Giới thiệu về dòng thiết bị Khởi động mềm Online 75kW Helion HL-S9

Trong các hệ thống công nghiệp, việc vận hành động cơ lớn đòi hỏi sự an toàn cao. Khởi động trực tiếp thường gây ra hiện tượng sụt áp lưới điện cục bộ. Vì vậy, sự xuất hiện của Khởi động mềm Online 75kW Helion HL-S9 là cực kỳ quan trọng.

Thiết bị này đóng vai trò điều khiển điện áp tăng dần một cách chủ động. Nó giúp động cơ 75kW đạt tốc độ định mức êm ái và ổn định nhất. Dòng sản phẩm HL-S9 của Helion được tích hợp công nghệ kỹ thuật số tiên tiến. Khởi động mềm Online 75kW này sở hữu kích thước lắp đặt tối ưu là 140x300mm.

Hệ thống hỗ trợ nhiều chế độ khởi động linh hoạt cho từng loại tải trọng khác nhau. Đặc biệt, Khởi động mềm Online 75kW Helion HL-S9 cho phép người dùng cấu hình tham số đa dạng. Từ chế độ tăng áp đến giới hạn dòng, nó đáp ứng mọi yêu cầu khắt khe. Chức năng bảo vệ quá tải và mất pha giúp hệ thống vận hành bền bỉ. Đây chính là giải pháp kinh tế giúp bảo vệ tài sản và tối ưu hóa năng lượng.

Thông số kỹ thuật và kích thước lắp đặt Khởi động mềm Online 75kW

Thiết bị Khởi động mềm Online 75kW đóng vai trò quan trọng trong hệ thống điện công nghiệp hiện đại. Sản phẩm được thiết kế tối ưu cho các động cơ có mức công suất lớn đạt 75kW. Các thông số vật lý của thiết bị được nhà sản xuất tính toán vô cùng chi tiết. Chiều rộng tổng thể W1 của máy là 172mm, rất gọn gàng cho việc bố trí thiết bị. Chiều cao H1 đạt 355mm kết hợp với độ sâu D là 222mm tạo sự vững chãi cao.

Kích thước lắp đặt là yếu tố then chốt giúp kỹ thuật viên thi công nhanh chóng và chính xác. Khoảng cách giữa các lỗ bắt vít theo chiều ngang W2 được xác định là 140mm. Theo chiều dọc, thông số H2 tương ứng đạt mức 300mm giúp đảm bảo độ bám chắc chắn. Việc nắm vững các kích thước này giúp đơn vị thi công tối ưu hóa diện tích tủ điện.

Dưới đây là bảng tổng hợp thông số kích thước chi tiết của thiết bị:

Thông số đo lường	Kích thước tổng thể (mm)	Kích thước lắp đặt (mm)
Chiều rộng (W1/W2)	172	140
Chiều cao (H1/H2)	355	300
Độ sâu (D)	222	–

Dòng Khởi động mềm Online 75kW sở hữu chế độ vận hành trực tiếp cực kỳ tiện lợi. Người dùng có thể dễ dàng thiết lập thông qua bảng điều khiển tích hợp trên thân máy. Điều này giúp hệ thống điều khiển động cơ trở nên tinh gọn và chuyên nghiệp hơn. Khả năng tương thích của Khởi động mềm Online 75kW với các dòng động cơ 3 pha là rất tốt. Thiết bị hỗ trợ bảo vệ quá tải và chống mất pha cực kỳ an toàn cho hệ thống.

Việc lựa chọn thiết bị đúng kích thước giúp tăng tuổi thọ cho toàn bộ tủ điện điều khiển. Bạn nên để khoảng trống xung quanh thiết bị để đảm bảo quá trình thoát nhiệt diễn ra tốt. Điều này giúp Khởi động mềm Online 75kW hoạt động ổn định trong thời gian dài liên tục. Mọi thông số kỹ thuật đều tuân thủ các tiêu chuẩn an toàn điện công nghiệp khắt khe nhất hiện nay.

Ưu điểm vượt trội của công nghệ Online trên Khởi động mềm Online 75kW

Khởi động mềm Online 75kW mang đến bước tiến đột phá nhờ công nghệ Online tích hợp sẵn bên trong. Khác với dòng Bypass truyền thống, chế độ này cho phép thyristor dẫn dòng liên tục khi động cơ đạt tốc độ. Điều này giúp loại bỏ hoàn toàn nhu cầu sử dụng contactor phụ bên ngoài tủ điện điều khiển.

Theo tài liệu kỹ thuật, mã tham số A10 mặc định là 0, tương ứng với chế độ Online hiện đại. Việc duy trì thiết lập này giúp Khởi động mềm Online 75kW tiết kiệm diện tích lắp đặt đáng kể. Kỹ thuật viên không cần phải tính toán không gian cho khởi động từ hoặc các dây dẫn đấu nối phụ phức tạp.

Hệ thống vận hành êm ái hơn nhờ giảm thiểu tối đa các thao tác đóng cắt cơ khí gây nhiễu. Kích thước tủ điện sẽ trở nên nhỏ gọn, tăng tính thẩm mỹ và chuyên nghiệp cho toàn bộ dự án. Công nghệ Online trên Khởi động mềm Online 75kW chính là giải pháp tối ưu nhất cho chi phí vật tư hiện nay.

Đặc điểm	Chế độ Online (A10=0)	Chế độ Bypass (A10=1)
Thiết bị đi kèm	Không cần Contactor phụ	Bắt buộc lắp thêm Contactor
Kích thước tủ	Nhỏ gọn, tối ưu không gian	Cồng kềnh, tốn diện tích
Độ phức tạp	Đấu nối đơn giản	Nhiều dây nối trung gian

• Sử dụng chế độ Online giúp giảm 30% thời gian thi công tủ điện.
• Hạn chế tối đa rủi ro hư hỏng tiếp điểm cơ khí của khởi động từ.
• Giúp hệ thống hoạt động ổn định trong môi trường bụi bẩn và rung động.

Phân tích sơ đồ đấu dây và Terminal của Khởi động mềm Online 75kW

Sơ đồ đấu dây của thiết bị Khởi động mềm Online 75kW được thiết kế rất khoa học. Việc nắm rõ cấu trúc các Terminal giúp đảm bảo an toàn cho hệ thống điện. Mạch lực của thiết bị bao gồm các đầu nối RST nhận nguồn điện vào. Các đầu nối UVW sẽ truyền năng lượng trực tiếp đến động cơ. Đối với Khởi động mềm Online 75kW, việc đấu nối phải đảm bảo tiếp xúc cực kỳ chắc chắn.

Hệ thống điều khiển bao gồm 14 chân Terminal chức năng quan trọng. Chân số 1 và 2 là rơ le báo chạy (Running relay). Tiếp điểm này sẽ đóng lại khi thiết bị đang trong trạng thái vận hành ổn định. Chân 3 đến 6 là hai cụm rơ le lập trình độc lập. Kỹ thuật viên có thể cài đặt chúng để cảnh báo lỗi hệ thống. Điều này giúp tăng tính linh hoạt cho Khởi động mềm Online 75kW khi vận hành thực tế.

Các ngõ vào số đóng vai trò nhận lệnh điều khiển từ bên ngoài. Chân số 7 là ngõ vào dừng khẩn cấp (Emergency Stop). Chân này yêu cầu luôn nối kín với chân chung số 10 để máy khởi động. Chân số 8 và 9 được sử dụng cho lệnh Dừng và Chạy cơ bản. Mọi thao tác qua nút nhấn bên ngoài đều phải thông qua chân chung số 10 này.

Để giám sát từ xa, thiết bị cung cấp ngõ ra Analog 4-20mA tại chân 11 và 12. Chân 13 và 14 là cổng truyền thông RS485 chuẩn công nghiệp. Giao diện này hỗ trợ kết nối Khởi động mềm Online 75kW vào mạng lưới điều khiển trung tâm. Nhờ đó, việc quản lý các thông số vận hành trở nên dễ dàng và đạt độ chính xác cao.

Nhóm Terminal	Chân số	Chức năng chi tiết
Mạch lực chính	RST / UVW	Đầu vào nguồn lưới và đầu ra động cơ 75kW.
Rơ le báo trạng thái	1 – 2	Tiếp điểm khô báo thiết bị đang chạy.
Rơ le lập trình	3 – 6	Cài đặt báo lỗi hoặc trạng thái vận hành tùy chọn.
Điều khiển số	7 – 10	Lệnh Chạy, Dừng, Dừng khẩn cấp và chân chung.
Tín hiệu & Data	11 – 14	Xuất dòng 4-20mA và truyền thông RS485 Modbus.

Hướng dẫn cài đặt nhóm tham số A cho Khởi động mềm Online 75kW

Nhóm tham số A tập trung vào các cấu hình vận hành cơ bản nhất cho thiết bị. Để tối ưu hóa hiệu suất, việc cài đặt đúng các giá trị này trên Khởi động mềm Online 75kW là vô cùng quan trọng. Các tham số này quyết định cách thức thiết bị nhận lệnh và phương thức truyền động năng cho motor.

Tham số A00 quy định chế độ điều khiển (Control mode) của hệ thống. Bạn có thể lựa chọn điều khiển độc lập qua bàn phím hoặc qua các terminal đấu dây bên ngoài. Thông thường, người kỹ thuật sẽ cài đặt Khởi động mềm Online 75kW ở giá trị mặc định là 3. Đây là chế độ kết hợp linh hoạt giúp thao tác được cả trên mặt máy lẫn tủ điện điều khiển.

Tiếp theo, tham số A01 cho phép chọn chế độ khởi động (Starting mode) phù hợp với tải trọng thực tế. Các tùy chọn bao gồm tăng áp (Voltage ramp), giới hạn dòng điện hoặc điều khiển mô-men xoắn. Đối với dòng Khởi động mềm Online 75kW, chế độ tăng áp thường được ưu tiên để giảm sốc cơ khí cho hệ thống.

Cuối cùng là bộ ba tham số từ A02 đến A04 để kiểm soát dòng điện và thời gian. A02 giới hạn dòng khởi động giúp bảo vệ lưới điện khỏi sụt áp đột ngột. A03 xác định mức điện áp khởi đầu, trong khi A04 quản lý tổng thời gian tăng tốc của động cơ. Bạn cần tính toán kỹ để đảm bảo quá trình khởi động diễn ra êm ái và ổn định nhất.

• A00: Chế độ điều khiển (Cài đặt từ 0 đến 7).
• A01: Chế độ khởi động (Mặc định là tăng áp).
• A02: Giới hạn dòng khởi động (20% – 80%).
• A04: Thời gian khởi động (Phạm vi từ 1s đến 120s).

Hệ thống bảo vệ và kiểm soát lỗi trên Khởi động mềm Online 75kW

Hệ thống bảo vệ của Khởi động mềm Online 75kW rất đa dạng và chính xác. Nhóm thông số B tập trung vào việc thiết lập các ngưỡng giới hạn vận hành an toàn. Người dùng có thể tinh chỉnh các giá trị quá dòng hoặc quá áp phù hợp thực tế.

Mã tham số	Chức năng bảo vệ	Phạm vi cài đặt
B01	Quá dòng khi khởi động	50% – 600%
B03	Quá dòng khi vận hành	50% – 600%
B05	Ngưỡng bảo vệ quá áp	100% – 140%
B09	Mất cân bằng 3 pha	20% – 100%

Bên cạnh việc thiết lập ngưỡng, Khởi động mềm Online 75kW còn cho phép xử lý lỗi linh hoạt. Nhóm tham số C đóng vai trò quan trọng trong việc duy trì hoạt động liên tục. Từ C00 đến C07, bạn có thể chọn chế độ báo lỗi dừng hoặc bỏ qua lỗi. Ví dụ, tại C05, người dùng có thể cho phép thiết bị tiếp tục chạy khi mất cân bằng pha. Tuy nhiên, việc cấu hình Khởi động mềm Online 75kW cần dựa trên thông số thực tế của động cơ. Điều này giúp tối ưu hóa hiệu suất và ngăn ngừa rủi ro cháy nổ thiết bị. Việc kiểm soát chặt chẽ các nhóm tham số này đảm bảo hệ thống luôn vận hành ổn định nhất.

Bảng mã lỗi và cách khắc phục sự cố trên Khởi động mềm Online 75kW

Việc nắm vững bảng mã lỗi giúp kỹ thuật viên vận hành Khởi động mềm Online 75kW an toàn và hiệu quả hơn. Hệ thống bảo vệ thông minh của thiết bị sẽ hiển thị các mã số từ 01 đến 13 khi phát hiện sự cố kỹ thuật.

Dưới đây là chi tiết các mã lỗi và phương án xử lý thực tế cho Khởi động mềm Online 75kW:

Mã lỗi	Tên lỗi	Nguyên nhân và Cách khắc phục
01	Mất pha đầu vào	Kiểm tra nguồn cấp RST. Xem lại dây tín hiệu và bo mạch chính.
02	Mất pha đầu ra	Kiểm tra kết nối UVW đến động cơ. Kiểm tra Thyristor (SCR) có bị hở không.
03, 08, 09	Quá tải/Quá dòng	Tải quá nặng hoặc thông số F21, F22 sai. Cần kiểm tra cơ cấu cơ khí.
04	Lỗi non tải	Dòng điện thấp hơn ngưỡng bảo vệ. Điều chỉnh lại tham số F32 và F33.
05	Quá nhiệt bộ khởi động	Quạt làm mát hỏng hoặc làm việc quá công suất. Hãy để thiết bị nguội lại.
06, 07	Quá áp/Thấp áp	Điện áp nguồn không ổn định. Kiểm tra lại thông số lưới điện đầu vào.
10	Lỗi ngoại vi	Hở mạch tại chân Terminal 7 và 10. Kiểm tra nút dừng khẩn cấp.
11	Sai thứ tự pha	Thứ tự pha nguồn không đúng. Hãy đảo vị trí các pha đầu vào.
12	Mất cân bằng dòng	Kiểm tra cuộn dây động cơ và độ lệch điện áp giữa các pha.
13	Hỏng Thyristor	Linh kiện công suất bị đánh thủng. Cần liên hệ nhà sản xuất để thay thế.

Khi gặp sự cố trên Khởi động mềm Online 75kW, bạn nên nhấn phím RESET để xóa lỗi. Nếu mã lỗi vẫn tiếp tục xuất hiện, hãy kiểm tra kỹ sơ đồ đấu nối và các tham số bảo vệ nhóm B. Việc cài đặt chính xác dòng định mức động cơ tại thông số E02 là bước cực kỳ quan trọng.

Đối với các lỗi nặng như mã 13, tuyệt đối không cố gắng khởi động lại nhiều lần. Điều này có thể gây hư hỏng nghiêm trọng cho hệ thống SCR của Khởi động mềm Online 75kW. Hãy đảm bảo môi trường lắp đặt khô ráo và sạch bụi để thiết bị hoạt động bền bỉ nhất.

Ứng dụng thực tế và kết luận về Khởi động mềm Online 75kW Helion

Thiết bị Khởi động mềm Online 75kW của Helion là giải pháp kỹ thuật tối ưu cho các hệ thống tải nặng. Trong thực tế, sản phẩm này thường được ứng dụng cho máy bơm, quạt công nghiệp và máy nén khí. Việc vận hành Khởi động mềm Online 75kW giúp kiểm soát tốt dòng khởi động, tránh gây sụt áp lưới điện. Đối với máy bơm, thiết bị ngăn chặn triệt để hiện tượng búa nước, giúp bảo vệ đường ống và van. Với máy nén khí, sản phẩm giảm sốc cơ khí, kéo dài tuổi thọ cho dây đai và vòng bi.

Về hiệu quả kinh tế, Khởi động mềm Online 75kW giúp doanh nghiệp tiết kiệm chi phí sửa chữa thiết bị. Nhờ tích hợp các nhóm bảo vệ thông minh, động cơ luôn vận hành an toàn trong mọi điều kiện. Khả năng kết nối truyền thông RS485 giúp người dùng giám sát hệ thống từ xa vô cùng thuận tiện. Đây là sự đầu tư bền vững cho các dây chuyền sản xuất quy mô lớn hiện nay. Sự linh hoạt trong cài đặt giúp thiết bị tương thích tốt với môi trường công nghiệp khắc nghiệt.

• Tối ưu hóa dòng điện khi khởi động máy bơm và quạt.
• Giảm hao mòn cơ khí, tăng độ bền cho hệ thống truyền động.
• Tích hợp đa dạng tính năng bảo vệ động cơ chuyên sâu.
• Dễ dàng lắp đặt với kích thước nhỏ gọn và sơ đồ đấu dây rõ ràng.

Loại tải	Lợi ích kỹ thuật	Hiệu quả kinh tế
Máy bơm nước	Chống búa nước, bảo vệ van	Giảm chi phí thay thế đường ống
Máy nén khí	Khởi động êm, giảm sốc trục	Tăng tuổi thọ cơ cấu nén
Quạt công nghiệp	Kiểm soát mô-men xoắn	Tiết kiệm điện năng tiêu thụ
