Giới thiệu về dòng biến tần công nghiệp Helion HL-V3

Helion đã khẳng định vị thế dẫn đầu tại Việt Nam qua các giải pháp tự động hóa chuyên nghiệp. Dòng HL-V3 ra đời nhằm đáp ứng nhu cầu vận hành khắt khe trong mọi hệ thống sản xuất. Model Biến tần 3 pha 380V ra 3 pha 380V 15kW hiện được ứng dụng rộng rãi cho các loại tải nặng. Thiết bị cung cấp khả năng điều khiển mô-men xoắn mạnh mẽ và bảo vệ hệ thống điện tối ưu. Helion giúp các doanh nghiệp Việt tối ưu hiệu suất và tiết kiệm điện năng cực kỳ hiệu quả.

Đánh giá tổng quan Biến tần 3 pha 380V ra 3 pha 380V 15kW HELION HL-V3

Dòng sản phẩm Biến tần 3 pha 380V ra 3 pha 380V 15kW HELION HL-V3 nổi bật nhờ cấu trúc linh kiện bền bỉ. Thiết bị được thiết kế tối ưu cho các môi trường công nghiệp khắc nghiệt tại Việt Nam. Khả năng chống bụi bẩn và chịu nhiệt cao giúp máy vận hành liên tục mà không gặp sự cố.

Đặc biệt, Biến tần 3 pha 380V ra 3 pha 380V 15kW thích nghi rất tốt với tình trạng điện lưới không ổn định. Hệ thống bảo vệ quá áp và thấp áp tích hợp sẵn giúp bảo vệ động cơ luôn an toàn. Việc cài đặt thông số cũng trở nên đơn giản hơn thông qua bàn phím điều khiển thông minh.

Sản phẩm Biến tần 3 pha 380V ra 3 pha 380V 15kW sở hữu các tính năng kỹ thuật ấn tượng như sau:

• Chế độ khởi động bám tốc độ hiện đại và linh hoạt.
• Khả năng tăng momen khởi động mạnh mẽ cho các hệ tải nặng.
• Hệ thống quạt làm mát thông minh tự động điều khiển theo nhiệt độ.
• Tương thích hoàn hảo với các loại động cơ 3 pha công suất 15kW.

Với kích thước nhỏ gọn nhưng hiệu suất cao, sản phẩm giúp doanh nghiệp tiết kiệm điện năng đáng kể. Đây là lựa chọn hàng đầu cho các hệ thống máy nén khí, quạt hút hoặc máy bơm công nghiệp.

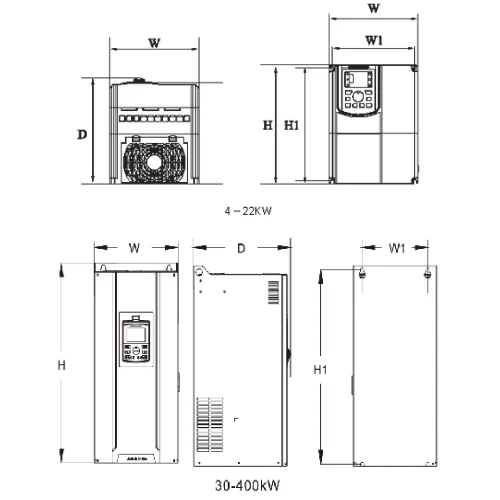

Thông số kỹ thuật chi tiết của model HL-V3 T3 015G/018P

Model HL-V3 T3 015G/018P thuộc dòng biến tần tải nặng đa năng cao cấp từ thương hiệu Helion. Thiết bị này sở hữu dải công suất linh hoạt giữa hai chế độ vận hành đặc thù là G và P. Cụ thể, máy hoạt động ổn định ở mức 15kW cho tải nặng và đạt 18.5kW khi chạy tải nhẹ. Dòng Biến tần 3 pha 380V ra 3 pha 380V 15kW này đáp ứng tốt mọi yêu cầu công nghiệp khắt khe nhất. Tần số sóng mang có thể tùy chỉnh linh hoạt tại thông số P0.15 trong phần cài đặt. Kích thước vật lý đạt chiều rộng 225mm, cao 354mm và sâu 211mm rất gọn gàng. Lựa chọn Biến tần 3 pha 380V ra 3 pha 380V 15kW là giải pháp hoàn hảo cho hệ thống máy nén hoặc băng tải.

Dưới đây là bảng tổng hợp các chỉ số kỹ thuật và kích thước lắp đặt chi tiết của thiết bị:

Hạng mục thông số	Giá trị chi tiết
Ký hiệu model	HL-V3 T3 015G/018P
Công suất định mức (G/P)	15kW / 18.5kW
Điện áp vào/ra	3 Pha 380V
Kích thước W x H x D	225 x 354 x 211 (mm)
Tần số sóng mang	Cài đặt tại mã P0.15

Kỹ sư cần lưu ý các đặc điểm sau khi lắp đặt thiết bị vào tủ điện:

• Đảm bảo khoảng cách thông gió phía trên và dưới tối thiểu 10cm.
• Kiểm tra kỹ thông số motor tại P1.01 đến P1.05 trước khi vận hành.
• Sử dụng đúng chế độ G cho tải nặng để bảo vệ linh kiện công suất.

Việc nắm rõ kích thước giúp tối ưu không gian và đảm bảo độ bền cho hệ thống điện.

Những tính năng đột phá trên Biến tần 3 pha 380V ra 3 pha 380V 15kW

Sản phẩm Biến tần 3 pha 380V ra 3 pha 380V 15kW tích hợp nhiều công nghệ hiện đại vượt trội. Đầu tiên là khả năng autotune động cơ cực kỳ chính xác và nhanh chóng. Chức năng này giúp máy tự động nhận diện các thông số điện trở và điện cảm. Nhờ đó, Biến tần 3 pha 380V ra 3 pha 380V 15kW có thể tối ưu hóa thuật toán điều khiển FVC. Điều này đảm bảo motor vận hành êm ái và đạt hiệu suất cao nhất ngay từ đầu.

Tính năng bù mô-men xoắn tự động (Auto Torque Boost) là một điểm cộng rất lớn. Hệ thống tự động tăng lực kéo tại dải tần số thấp khi gặp tải nặng. Ngoài ra, cơ chế kiểm soát stall suppression đóng vai trò bảo vệ thiết bị tuyệt đối. Công nghệ này ngăn chặn hiệu quả hiện tượng kẹt dòng điện khi tăng hoặc giảm tốc. Biến tần 3 pha 380V ra 3 pha 380V 15kW sẽ tự điều chỉnh tần số để tránh lỗi quá dòng.

• Bù mô-men xoắn: Tăng khả năng khởi động cho các loại tải nặng cơ khí.
• Stall suppression: Kiểm soát thông minh mức điện áp tác động từ 120% đến 160%.
• Autotune: Tự động thiết lập thông số giúp giảm thiểu sai sót khi cài đặt thủ công.

Sử dụng các công nghệ này giúp hệ thống máy móc luôn hoạt động ổn định. Các tính năng bảo vệ thông minh giúp kéo dài tuổi thọ thiết bị đáng kể. Đây chính là giải pháp tiết kiệm năng lượng hiệu quả. Đồng thời, nó giúp doanh nghiệp tối ưu chi phí vận hành và bảo trì lâu dài.

Chế độ tải G và P: Giải pháp tối ưu cho mọi loại động cơ

Dòng biến tần HL-V3 nổi bật nhờ tính năng linh hoạt giữa hai chế độ tải G và P. Chế độ G (General) được thiết kế chuyên biệt cho các dòng máy tải nặng hiện nay. Khi chạy ở Mode G, thiết bị Biến tần 3 pha 380V ra 3 pha 380V 15kW cung cấp momen khởi động cực mạnh. Nó đáp ứng hoàn hảo cho máy nén khí, máy nghiền hoặc máy trộn công nghiệp. Ngược lại, Mode P (Pump) là giải pháp tối ưu cho các loại tải nhẹ như quạt gió và bơm nước.

Điểm đặc biệt là ở Mode P, công suất chịu tải có thể tăng lên mức 18.5kW mạnh mẽ. Việc lựa chọn đúng chế độ giúp Biến tần 3 pha 380V ra 3 pha 380V 15kW hoạt động bền bỉ và ổn định. Người dùng dễ dàng thay đổi cài đặt này qua thông số P0.01 trên bàn phím điều khiển. Khả năng chuyển đổi thông minh giúp doanh nghiệp tiết kiệm chi phí đầu tư thiết bị rất đáng kể. Đây là lợi thế giúp tối ưu hóa hiệu suất cho mọi hệ thống động cơ hiện nay. Giải pháp này đảm bảo tính tương thích cao và vận hành ổn định lâu dài trong mọi điều kiện.

Đặc tính so sánh	Chế độ tải G (Heavy Duty)	Chế độ tải P (Normal Duty)
Ứng dụng thực tế	Máy nén, máy nghiền, máy đùn nhựa	Bơm ly tâm, quạt hút, quạt làm mát
Khả năng quá tải	150% dòng định mức trong 60 giây	120% dòng định mức trong 60 giây
Công suất tương ứng	Dành cho motor đúng 15kW	Có thể dùng cho motor tới 18.5kW

Việc nắm rõ sự khác biệt giữa hai chế độ này giúp kỹ thuật viên vận hành máy an toàn. Nó giúp tránh các lỗi quá tải Err10.00 hoặc lỗi quá dòng Err04.00 trong suốt quá trình sản xuất. Hãy luôn kiểm tra nhãn động cơ trước khi thiết lập thông số để đạt hiệu quả cao nhất.

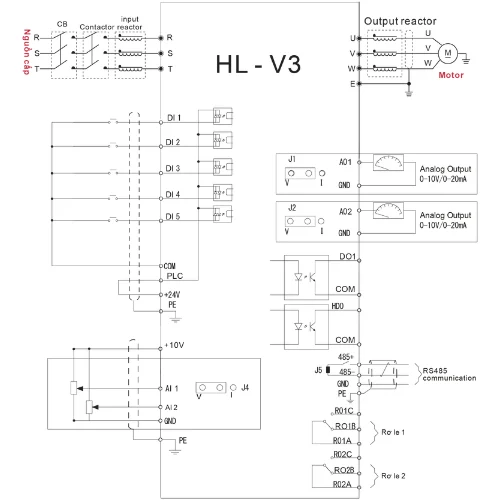

Quy trình đấu nối Biến tần 3 pha 380V ra 3 pha 380V 15kW an toàn

Quy trình lắp đặt cần tuân thủ nghiêm ngặt sơ đồ từ nhà sản xuất Helion. Việc đấu nối thiết bị Biến tần 3 pha 380V ra 3 pha 380V 15kW yêu cầu kỹ thuật viên kinh nghiệm. Đầu tiên, bạn cần chuẩn bị CB và Contactor phù hợp công suất thực tế. Điều này giúp bảo vệ hệ thống khi xảy ra sự cố quá dòng hoặc ngắn mạch. Hãy đảm bảo nguồn điện đã ngắt hoàn toàn trước khi thao tác vật lý.

Tiếp theo là phần đấu nối mạch động lực cho nguồn cấp điện chính. Bạn thực hiện kết nối ba pha nóng vào các cực R, S, T. Đảm bảo các đầu cốt bấm chắc chắn để tránh sinh nhiệt khi vận hành. Hệ thống Biến tần 3 pha 380V ra 3 pha 380V 15kW cần được cấp nguồn ổn định thông qua thiết bị bảo vệ. Bạn có thể lắp thêm Input Reactor để giảm thiểu nhiễu sóng hài cho lưới điện.

Sau đó, hãy nối các đầu dây từ cực U, V, W đến động cơ điện. Thứ tự pha cần kiểm tra kỹ để đảm bảo motor quay đúng hướng. Cuối cùng, việc nối đất tại chân PE là bắt buộc để triệt tiêu dòng rò. Vỏ máy biến tần cũng cần nối tiếp địa để bảo vệ an toàn cho người vận hành. Sử dụng Biến tần 3 pha 380V ra 3 pha 380V 15kW đúng cách giúp tăng tuổi thọ máy móc đáng kể.

Ký hiệu terminal	Chức năng chi tiết
R, S, T	Kết nối nguồn điện áp vào 3 pha 380V
U, V, W	Kết nối ngõ ra đến động cơ 3 pha
PE / E	Cực nối đất bảo vệ an toàn thiết bị

• Kiểm tra thông số CB (Aptomat) phù hợp với dòng tải 15kW.
• Sử dụng dây dẫn có tiết diện đạt chuẩn để tránh sụt áp.
• Lắp đặt biến tần trong tủ điện có quạt thông gió tốt.

Hệ thống các cổng ngõ vào/ra DI, AI và Relay

Hệ thống cổng điều khiển của Biến tần 3 pha 380V ra 3 pha 380V 15kW rất linh hoạt. Các ngõ vào DI1-DI5 cho phép lập trình lệnh chạy thuận, chạy nghịch hoặc dừng khẩn cấp. Ngõ ra rơ le RO1 và RO2 đóng vai trò cảnh báo lỗi hoặc báo trạng thái hoạt động. Đặc biệt, cụm chân AI1, 10V và GND hỗ trợ kết nối biến trở ngoài điều chỉnh tốc độ. Chân 10V cấp nguồn, AI1 nhận tín hiệu áp và GND là điểm chung. Việc phối hợp các chân này trên Biến tần 3 pha 380V ra 3 pha 380V 15kW giúp hệ thống vận hành ổn định.

• DI1-DI5: Ngõ vào số đa năng nhận lệnh từ công tắc ngoài.
• RO1-RO2: Tiếp điểm rơ le báo trạng thái lỗi hoặc chạy.
• AI1/10V/GND: Cụm chân đấu nối biến trở xoay điều khiển tần số.

Ký hiệu chân	Mô tả chức năng chi tiết
DI1 đến DI5	Lập trình kích hoạt FWD, REV, JOG hoặc đa cấp tốc độ.
RO1A/B/C	Ngõ ra rơ le 1 báo trạng thái biến tần đang vận hành.
AI1/10V/GND	Nhận tín hiệu áp 0-10V để thay đổi tần số trực tiếp.

Hướng dẫn cài đặt nhanh Biến tần 3 pha 380V ra 3 pha 380V 15kW cho quạt và bơm

Việc cấu hình đúng các thông số kỹ thuật cho Biến tần 3 pha 380V ra 3 pha 380V 15kW là bước cực kỳ quan trọng. Quá trình này giúp hệ thống quạt gió và bơm nước vận hành tối ưu, đạt hiệu suất cao nhất. Đầu tiên, bạn cần truy cập nhóm thông số P0 để thiết lập phương thức điều khiển cơ bản. Cài đặt P0.02 bằng 1 giúp thiết bị nhận lệnh chạy trực tiếp từ các tiếp điểm công tắc ngoài. Tiếp theo, tham số P0.03 bằng 2 cho phép điều chỉnh tốc độ thông qua biến trở ngoại vi tiện lợi.

Đối với ứng dụng quạt gió có quán tính lớn, tính năng khởi động bám tốc độ là ưu tiên hàng đầu. Bạn hãy cài đặt P6.00 bằng 1 để Biến tần 3 pha 380V ra 3 pha 380V 15kW bắt nhịp động cơ đang quay. Chức năng này giúp ngăn ngừa các lỗi quá dòng Err02 khi quạt bị gió thổi xoay tự do. Bên cạnh đó, việc cài đặt P6.10 bằng 1 sẽ kích hoạt chế độ dừng tự do hoàn toàn. Lựa chọn này giúp bảo vệ linh kiện công suất bên trong khỏi áp lực phản hồi từ tải nặng.

Cuối cùng, người dùng cần lưu ý điều chỉnh thời gian tăng tốc tại tham số P0.17 hợp lý. Hãy đặt giá trị từ 30 đến 150 giây tùy thuộc vào thực tế của hệ thống quạt. Việc kéo dài thời gian này giúp Biến tần 3 pha 380V ra 3 pha 380V 15kW hoạt động ổn định và an toàn hơn. Các bước thiết lập chi tiết giúp giảm thiểu tối đa rủi ro hư hỏng cơ khí cho quạt và bơm. Dưới đây là bảng tổng hợp các mã tham số quan trọng cần ghi nhớ khi cài đặt.

Tham số	Giá trị cài đặt	Chức năng chi tiết
P0.02	1	Điều khiển lệnh chạy bằng công tắc ngoài
P0.03	2	Sử dụng biến trở ngoài để chỉnh tần số
P6.00	1	Kích hoạt chế độ khởi động bắt tốc độ
P6.10	1	Chế độ dừng tự do bảo vệ hệ thống

Tối ưu hóa thời gian tăng tốc và giảm tốc (P0.17, P0.18)

Việc thiết lập tham số P0.17 và P0.18 đóng vai trò then chốt khi vận hành Biến tần 3 pha 380V ra 3 pha 380V 15kW. Nếu cài đặt thời gian tăng tốc quá ngắn, thiết bị dễ gặp lỗi Err02 do dòng điện tăng vọt đột ngột. Bạn cần tăng giá trị P0.17 giúp quá trình khởi động diễn ra mượt mà và an toàn hơn.

Ngược lại, lỗi Err05 hoặc Err06 thường xuất hiện khi thời gian giảm tốc P0.18 không đủ dài. Lúc này, năng lượng phản hồi từ tải làm điện áp bus DC vọt cao quá mức cho phép. Đối với dòng Biến tần 3 pha 380V ra 3 pha 380V 15kW, việc kéo dài Ramp-down giúp triệt tiêu năng lượng dư thừa hiệu quả. Hãy điều chỉnh thông số này dựa trên đặc tính quán tính của tải thực tế.

Tham số	Tên chức năng	Khắc phục lỗi hệ thống
P0.17	Thời gian tăng tốc	Ngăn chặn lỗi quá dòng Err02
P0.18	Thời gian giảm tốc	Ngăn chặn lỗi quá áp Err05, Err06

Người vận hành nên kiểm tra kỹ tải trọng trước khi thay đổi các giá trị Ramp-up và Ramp-down. Đối với các ứng dụng như quạt ly tâm, thời gian tăng tốc cần để dài từ 30 đến 150 giây. Việc cài đặt chuẩn xác giúp bảo vệ linh kiện bán dẫn bên trong và kéo dài tuổi thọ động cơ.

Cách xử lý mã lỗi thường gặp ở Biến tần 3 pha 380V ra 3 pha 380V 15kW

Khi vận hành Biến tần 3 pha 380V ra 3 pha 380V 15kW, việc hiểu rõ các mã lỗi là rất cần thiết. Lỗi Err02 xuất hiện do dòng điện tăng quá mức khi tăng tốc hoặc motor bị chạm đất. Bạn nên kiểm tra kỹ đấu nối và tăng thời gian P0-17 để xử lý triệt để. Mã Err05 thường do điện áp bus DC quá cao khi động cơ hãm nhanh. Đối với Biến tần 3 pha 380V ra 3 pha 380V 15kW, lắp điện trở xả là biện pháp can thiệp kỹ thuật hiệu quả nhất. Linh kiện này giúp tiêu tán năng lượng dư thừa và bảo vệ mạch công suất. Riêng lỗi Err09 cảnh báo điện áp đầu vào sụt giảm thấp hơn mức an toàn. Kỹ thuật viên cần kiểm tra lại nguồn cấp 3 pha hoặc độ ổn định lưới điện. Việc bảo trì định kỳ sẽ giúp thiết bị vận hành ổn định và kéo dài tuổi thọ motor.

Mã lỗi	Nguyên nhân phổ biến	Giải pháp khắc phục
Err02	Quá dòng khi tăng tốc	Tăng thời gian P0-17, kiểm tra tải
Err05	Quá áp bus DC	Lắp điện trở xả, chỉnh P3-22
Err09	Điện áp vào thấp	Kiểm tra nguồn RST đầu vào
