Tổng quan về Biến tần 3 pha 380V ra 3 pha 380V 5.5kW HELION HL-V3

Helion là thương hiệu hàng đầu cung cấp giải pháp điều khiển động cơ tại Việt Nam. Dòng sản phẩm HL-V3 được thiết kế tối ưu cho mọi hệ thống tự động hóa công nghiệp. Trong đó, Biến tần 3 pha 380V ra 3 pha 380V 5.5kW đóng vai trò cực kỳ quan trọng. Nó sở hữu khả năng vận hành mạnh mẽ cùng độ bền bỉ rất vượt trội lâu dài. Với công suất 5.5kW, Biến tần 3 pha 380V ra 3 pha 380V 5.5kW phù hợp mọi phụ tải. Helion HL-V3 tích hợp công nghệ hiện đại giúp doanh nghiệp tiết kiệm tối đa điện năng. Sản phẩm này giúp cho toàn bộ hệ thống máy móc luôn hoạt động cực kỳ ổn định. Đây là giải pháp rất tốt.

Thông số kỹ thuật chi tiết của model HL-V3 T3 5R5G/7R5P

Model HL-V3 T3 5R5G/7R5P thuộc dòng Helion cao cấp. Sản phẩm vận hành bằng Biến tần 3 pha 380V ra 3 pha 380V 5.5kW ưu việt. Thiết bị có dải điện áp đầu vào và ra rất ổn định. Thiết bị này xử lý dòng điện định mức cực kỳ tốt. Khả năng chịu quá tải tức thời đạt tới mức là 150%.

Ngoài ra, Biến tần 3 pha 380V ra 3 pha 380V 5.5kW cho phép chỉnh tần số rộng. Hiệu suất chuyển đổi năng lượng đạt trên ngưỡng là 97%. Hệ thống tản nhiệt thông minh giúp duy trì độ bền vững. Kích thước thực tế của vỏ máy đạt thông số W180 x H240 x D214 mm. Đây là giải pháp điều khiển động cơ vô cùng tốt.

Kích thước vật lý và thiết kế tản nhiệt chuyên sâu

Sản phẩm có kết cấu khung vỏ cực kỳ chắc chắn. Thiết bị Biến tần 3 pha 380V ra 3 pha 380V 5.5kW đạt thông số vật lý chuẩn xác. Chiều rộng W là 180mm, chiều cao H là 240mm và độ sâu D đạt 214mm. Khoảng cách các lỗ lắp đặt W1 là 167mm cùng H1 là 228mm. Cấu trúc tản nhiệt độc lập với quạt công suất lớn bên trong. Thiết kế này giúp dòng khí lưu thông nhanh qua cánh nhôm, đảm bảo vận hành.

Thông số	Kích thước (mm)
Chiều rộng (W)	180
Khoảng cách lỗ ngang (W1)	167
Chiều cao (H)	240
Khoảng cách lỗ dọc (H1)	228
Chiều sâu (D)	214

• Vỏ máy chế tạo từ vật liệu chịu nhiệt cường độ cao.
• Hệ thống quạt làm mát dễ dàng tháo rời để vệ sinh.
• Cánh tản nhiệt nhôm dày giúp thoát nhiệt cực nhanh.

Đặc điểm nổi bật của Biến tần 3 pha 380V ra 3 pha 380V 5.5kW dòng HL-V3

Dòng HL-V3 sở hữu bộ vi xử lý thông minh vượt trội. Thiết bị tích hợp thuật toán điều khiển vector tiên tiến nhất. Khả năng chịu tải cực cao giúp hệ thống vận hành ổn định. Biến tần 3 pha 380V ra 3 pha 380V 5.5kW được trang bị linh kiện chất lượng cao.

• Các tụ điện và IGBT có độ bền cơ học tốt.
• Tính năng bảo vệ đa tầng giúp ngăn chặn ngắn mạch.
• Phần mềm tự động dò tìm tham số động cơ chính xác.

Điều này tối ưu hóa hiệu suất và tiết kiệm điện năng. Biến tần 3 pha 380V ra 3 pha 380V 5.5kW hỗ trợ khởi động bám tốc độ. Tính năng này cực kỳ hữu ích cho các giải pháp truyền động.

Khả năng chịu tải linh hoạt giữa chế độ Mode G và Mode P

Dòng máy Helion HL-V3 cực kỳ linh hoạt. Thông số P0.01 giúp thay đổi chế độ vận hành. Chọn giá trị 0 để chạy Mode G tải nặng. Khi dùng Biến tần 3 pha 380V ra 3 pha 380V 5.5kW, công suất đạt chuẩn. Cài giá trị 1 dùng Mode P cho bơm quạt. Hệ thống Biến tần 3 pha 380V ra 3 pha 380V 5.5kW chạy 7.5kW giúp tiết kiệm chi phí. Bạn hãy tối ưu hiệu suất theo động cơ. Giải pháp kỹ thuật thông minh.

Cài đặt P0.01	Chế độ vận hành	Công suất tương ứng
Giá trị 0	Mode G (Tải nặng)	5.5kW
Giá trị 1	Mode P (Tải nhẹ)	7.5kW (Bơm/Quạt)

Sơ đồ đấu dây và kết nối hệ thống điều khiển tiêu chuẩn

Việc đấu nối chính xác hệ thống điều khiển đóng vai trò rất quan trọng đến sự ổn định cho thiết bị máy móc. Ở dòng Biến tần 3 pha 380V ra 3 pha 380V 5.5kW, hãy chú ý các chân tín hiệu điều khiển sau.

• DI1-DI5: Nhận lệnh chạy thuận, chạy nghịch hoặc kích hoạt chế độ Jog nhanh chóng và chính xác.
• AI1-AI2: Tiếp nhận tín hiệu từ biến trở bên ngoài giúp điều chỉnh tốc độ động cơ linh hoạt.
• Ngõ AO: Giám sát tần số thực tế thông qua các loại đồng hồ hiển thị điện tử.
• Relay: Cung cấp tiếp điểm khô giúp báo lỗi hệ thống hoặc xác nhận trạng thái vận hành máy.

Hãy lựa chọn Biến tần 3 pha 380V ra 3 pha 380V 5.5kW để tối ưu quy trình sản xuất của bạn ngay.

Kết nối mạch lực cho Biến tần 3 pha 380V ra 3 pha 380V 5.5kW

Việc lắp Biến tần 3 pha 380V ra 3 pha 380V 5.5kW cần sự chính xác. Bạn phải nối nguồn vào R, S, T và đầu ra vào motor. Với Biến tần 3 pha 380V ra 3 pha 380V 5.5kW, hãy gắn thêm AC reactor. Thiết bị giúp giảm nhiễu sóng hài. Cuộn kháng đầu ra giúp bảo vệ cách điện động cơ. Hãy dùng contactor để ngắt điện khi có sự cố. Điều này giúp hệ thống vận hành ổn định và an toàn cho người dùng.

Ký hiệu chân	Mô tả cách đấu nối mạch lực
R, S, T	Kết nối với nguồn điện lưới 3 pha 380V đầu vào.
U, V, W	Kết nối trực tiếp với các đầu dây của động cơ.
Reactor	Lắp nối tiếp để lọc nhiễu và bảo vệ thiết bị.
Contactor	Dùng để cách ly nguồn điện khi hệ thống báo lỗi.

• Luôn kiểm tra kỹ các đầu cốt trước khi siết vít.
• Đảm bảo dây tiếp địa được nối vào chân E an toàn.
• Không nhầm lẫn giữa chân nguồn vào và chân đầu ra.

Hướng dẫn cài đặt tham số vận hành tối ưu cho người dùng

Việc cấu hình đòi hỏi sự chính xác từ người dùng kỹ thuật. Đầu tiên nhấn phím PRG vào hệ thống mã hàm. Màn hình hiển thị nhóm thông số P0 hoặc P1. Sử dụng mũi tên lên xuống tìm mã mong muốn. Nhấn ENTER xác nhận để thay đổi giá trị.

Khi dùng Biến tần 3 pha 380V ra 3 pha 380V 5.5kW hãy chỉnh tần số. Tiếp tục dùng mũi tên tăng giảm thông số cần thiết. Nhấn ENTER một lần nhằm lưu vào bộ nhớ. Nhấn phím PRG nếu bạn muốn thoát ra ngoài.

Thao tác giúp Biến tần 3 pha 380V ra 3 pha 380V 5.5kW vận hành tốt. Bạn cần kiểm tra kỹ trước khi bắt đầu thực hiện các bước thiết lập quan trọng này.

Cài đặt nguồn lệnh chạy và điều khiển tần số

Cài thông số cho Biến tần 3 pha 380V ra 3 pha 380V 5.5kW là bước rất quan trọng. Bạn cần truy cập mã P0.02 để chọn nguồn lệnh chạy linh hoạt. Nếu đặt giá trị bằng 0, máy vận hành qua bàn phím. Cài đặt giá trị 1 giúp điều khiển bằng công tắc ngoài nhanh. Đối với mã P0.03, người dùng tùy chỉnh phương thức thay đổi tần số. Hãy chọn giá trị 2 cho biến trở ngoài hoặc 4 để dùng bàn phím biến tần.

Mã thông số	Tên chức năng	Giá trị cài đặt
P0.02	Nguồn lệnh chạy	0: Bàn phím; 1: Công tắc ngoài
P0.03	Nguồn tần số	4: Biến trở bàn phím; 2: Biến trở ngoài

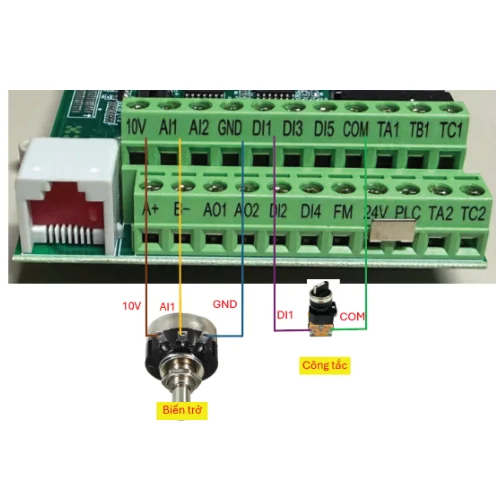

Người dùng lưu ý cần đấu nối đúng sơ đồ chân COM và DI1 khi chọn chạy ngoài. Đồng thời, chân AI1 và GND dùng để kết nối biến trở xoay nhằm điều chỉnh tốc độ motor.

Tối ưu hóa thời gian tăng tốc và giảm tốc cho động cơ

Việc cài đặt thời gian tăng tốc và giảm tốc đóng vai trò then chốt. Bạn hãy cài thông số P0.17 và P0.18 trên Biến tần 3 pha 380V ra 3 pha 380V 5.5kW. Khi thời gian tăng tốc ngắn, dòng điện khởi động tăng vọt gây lỗi Err02.00. Ngược lại, giảm tốc quá nhanh dễ dẫn đến lỗi quá dòng Err03.00. Thiết lập hợp lý giúp bảo vệ cơ cấu cơ khí. Điều này kéo dài tuổi thọ hệ thống. Cài đặt đúng giúp máy an toàn.

Thông số	Tên chức năng	Mục đích cài đặt
P0.17	Thời gian tăng tốc	Tránh dòng khởi động lớn (lỗi Err02.00)
P0.18	Thời gian giảm tốc	Tránh lỗi quá áp hoặc quá dòng (lỗi Err03.00)

• Lưu ý: Với tải quạt, cần cài đặt thời gian tăng tốc dài hơn bình thường.
• Bảo vệ: Giúp giảm sốc cơ học cho các khớp nối và dây curoa.
• Hiệu quả: Đảm bảo hệ thống vận hành liên tục, giảm thiểu thời gian dừng máy do lỗi.

Phân tích mã lỗi và cách xử lý trên Biến tần 3 pha 380V ra 3 pha 380V 5.5kW

Việc nắm rõ mã lỗi giúp vận hành thiết bị an toàn. Bạn sử dụng Biến tần 3 pha 380V ra 3 pha 380V 5.5kW bền bỉ hơn. Khi gặp lỗi Err02, máy đang bị quá dòng.

Nguyên nhân do thời gian tăng tốc quá ngắn hoặc ngắn mạch motor. Bạn cần tăng thông số P0-17 hoặc kiểm tra kỹ dây dẫn đầu ra. Đối với Err05, hiện tượng quá áp thường xuyên xảy ra.

Lỗi này do điện áp lưới cao hoặc thiếu điện trở xả. Lúc này, hãy kiểm tra nguồn cấp và lắp thêm bộ hãm. Lỗi Err09 cảnh báo điện áp thấp, yêu cầu người dùng ổn định lưới điện.

Cuối cùng, Err12 xuất hiện trên dòng máy Biến tần 3 pha 380V ra 3 pha 380V 5.5kW Helion.

Ứng dụng thực tiễn trong sản xuất công nghiệp và đời sống

Thiết bị Biến tần 3 pha 380V ra 3 pha 380V 5.5kW đóng vai trò then chốt trong sản xuất. Đối với máy nén khí, nó giúp điều chỉnh lưu lượng linh hoạt và tiết kiệm điện năng. Trong vận hành băng tải, sản phẩm đảm bảo khởi động êm ái, tránh gây sốc cơ khí. Hệ thống bơm nước và quạt thông gió cần thiết bị này để duy trì áp suất ổn định. Giải pháp công nghệ này giúp doanh nghiệp tối ưu hóa quy trình.

Kết luận về giải pháp truyền động Helion HL-V3

Helion HL-V3 mang lại hiệu suất cao. Dùng Biến tần 3 pha 380V ra 3 pha 380V 5.5kW là giải pháp kinh tế. Thiết bị này giúp doanh nghiệp Việt tối ưu khâu vận hành.
